Что такое технология RFID?
Зачем был создан международный центр AUTO ID-center по разработке современной технологии RFID?
Почему крупнейшие международные компании Coca Cola, Gillette, Wall Mart, Metro и другие ежегодно вкладывают десятки
миллионов долларов в разработку технологии RFID?
На все эти вопросы существует простой ответ: технология RFID – это новая информационная технология,
которая уже сейчас, на этапе своего развития, приносит миллиардные прибыли с прогнозом ежегодного 20…30% роста [1…3].
Такой ответ, естественно, не удовлетворит заинтересованного и настойчивого человека.
Так что же представляет собою технология RFID?
Сегодня широко известна технология штрихового кодирования товаров – она реализуется
при помощи кодовой метки, которая наклеивается на товар, и считывателя (сканера) этих
кодов. Маркировка с помощью штрих-кодов позволила автоматизировать процедуру идентификации
этих товаров и, тем самым, резко сократить расходы на обработку товаров в процессе их производства и доставки потребителю.
Однако зачастую существую реальные эксплуатационные условия (пыль, грязь и т.п.), которые
снижают достоверность идентификации. Кроме того, современная логистика требует, во-первых,
повышения дальности считывания идентификационных кодов до нескольких метров, во-вторых, обеспечения
возможности одновременного считывания множества меток, и, наконец, в-третьих, реализации возможности
записи в метку пользовательской информации. Именно эти задачи и решает технология RFID.
Аппаратура RFID, как и в штрих-кодовой технологии, состоит из двух элементов: метки и считывателя.
В зависимости от диапазона радиочастот аппаратура РЧИД реализуется в двух различных вариантах.
В области от низких до высоких частот (до 30 МГц) метка и считыватель взаимодействуют, как правило,
посредством магнитного поля – аналогично трансформатору, у которого к первичной обмотке подключен
считыватель, а к вторичной – метка. Ввиду резкого спадания напряженности магнитного поля дальность
действия таких систем RFID обычно составляет несколько десятков сантиметров.
В области ультравысоких частот (диапазон UHF - от 300 МГц до 3 ГГц) связь между считывателем и
меткой осуществляется при помощи электромагнитных волн и дальность действия таких систем RFID
(с пассивными метками) возрастает до единиц метров. Дальнейшее повышение дальности действия –
до 10…100 метров может быть достигнуто с применением полупассивных и активных меток [4…6].

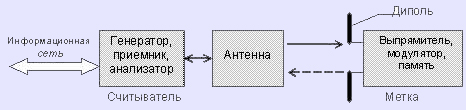

Блок-схема системы RFID в диапазоне UHF с пассивной меткой показана на рисунке:
Все элементы метки, за исключением диполя, интегрируются в единую микросхему – чип.
Таким образом, метка состоит из двух конструктивных элементов – антенны, чаще всего выполненной в
виде диполя, и чипа, который содержит EEPROM с объемом пользовательской памяти до 216 байт.
Уже сейчас производители предлагают пассивные метки по цене 12 центов при заказе более 1 миллиона штук [7].
Следует, однако, учитывать, что такие простые метки обеспечивают заданную дальность считывания
только при закреплении на идентифицируемые объекты с хорошими диэлектрическими свойствами. Метки,
предназначенные для работы на металлических или диэлектрических основаниях с большой диэлектрической
проницаемостью, стоят существенно дороже. Вообще, для достижения максимальной дальности и достоверности
считывания требуется адаптация меток под конкретные условия.
Многообразие конкретных условий функционирования систем RFID (включая условия их эксплуатации) также
вынуждает разрабатывать и производить различные варианты антенн и считывателей – ручные, переносные и
стационарные считыватели и программаторы, антенны и антенные решетки с круговой и линейной поляризацией. Литература.
- «What It Costs to Manage Collaborative Logistics».
EFT Research Service (part of the eyefortransport Group), London, U. K., Nov. 2005.
- D. Krebs, M.J. Liard. «Global Markets and Applications for Radio
Frequency Identification». White Paper, Venture Development Corporation, May, 2001.
- E. Birnbaum, A. Robson. «How GTAG turns a simple pallet into a
supply chain visibility product, the intelligent asset»,CHEP Int., RFID
& Radio Spectrum Harmonization Workshop, Brussels, 2001.
- K. Finkenzeller. RFID handbook: radiofrequency identification fundamentals
and applications /Translated by R. Waddington/ J. Wiley & Son, Ltd, 1999.
- R.A. Kleist, T.A. Chapmen et.al. RFID Labeling: Smart Labeling Concepts & Applications
for the Consumer Packaged Goods Supply Chain/ Printronix, Inc., 2004.
- В.Л. Джхунян, В.Ф. Шаньгин. Электронная идентификация. Бесконтактные идентификаторы
и смарт карты. - М.: «Издательство АСТ»: Издательство «НТ Пресс», 2004.
- www.ksw-microtec.de
|
